清潔印刷錯誤的PCB的最佳方法是什么？
來源：本站 時間：2020/03/19
| | |
|

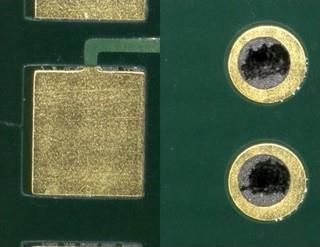

在焊盤和過孔周圍捕獲焊膏
在鋼網模板印刷過程中，電路板由于孔徑堵塞，模板不對齊，焊膏流變性變化以及其他問題而定期打印錯誤。 模板印刷錯誤被定義為
-
A面錯誤打印：初始打印不與先前放置的組件對齊
-
B面印刷錯誤：A面印刷成功，組件放置并焊接。 隨后的印刷B側的過程導致焊膏不對準，導致B側誤印
公司通常通過用手擦拭電路卡錯誤印刷的一面和/或清除鋼網清洗機中的印刷錯誤來解決印刷錯誤。 不推薦用手擦拭印刷電路板的錯誤打印面的方法，因為焊膏可能會被阻擋在阻焊層定義的通道和通孔過孔中 - 這可以在上圖中看到。
最好的方法是使用提供可編程清洗，沖洗和干燥步驟的自動清潔工藝來清潔錯誤印刷的電路板。 生產清潔系統可以去除濕焊膏和回流助焊劑殘留物，同時滿足質量和產量目標。 為了捕獲潮濕的焊膏，創新的收集和過濾系統安全地捕獲和容納焊球噴涂到生產組件上。 此外，安全殼和過濾系統可防止原始焊膏進入沖洗水流。
深圳市銘華航電深圳SMT貼片加工:印刷電路板應該在錯誤印刷后盡快清潔以達到最佳效果。
