行業內首選的PCB表面處理是什么?

來源:本站     時間:

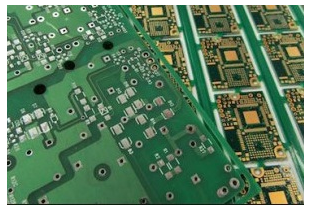

在印刷電路板的設計階段,需要做出的決定之一是要選擇哪種表面處理。 不幸的是,沒有一個“最好的”PCB表面拋光,所有的表面處理都有好的和壞的點。 選擇表面光潔度是基于最適合預期用途的折衷做出決定的問題。

HASL

最廣泛使用的表面處理是HASL(熱空氣焊料流平)。 生產過程是將PCB浸入熔融焊料中,然后使用熱風刀清除多余部分,留下盡可能薄的焊料層。 這通常是最便宜的完成,并為通用板的一個很好的選擇。 HASL的一個缺點是,即使在熱風刀已經清除盡可能多的過量之后,焊料的彎月面仍然會導致焊盤的邊緣稍微變圓。 這可能導致部件不準確放置,也會導致基準標記出現視覺問題。

OSP

OSP的最大優勢( 有機可焊性防腐劑)成品板是價格。 OSP板比使用HASL,Immersion Silver或ENIG等其他表面制造的板要便宜。 OSP具有的另一個優點,特別是與HASL成品板相比,其優勢在于平板的平整度。OSP過去的問題是涂層不能很好地適應多次熱循環。 在過去10年左右的時間里,這方面有所改進,但仍應考慮仔細儲存PCB。

ENIG

ENIG(Electroless Nickel Immersion Gold)電路板表面處理的成本往往更高,但其可焊性,耐腐蝕性和平整性都達到了最佳效果。 它由一層底層鎳和一層薄金頂層組成。 金層非常薄,并不是為了提供軌道的主要結構,它只是用作鎳的保護涂層,以防止其在焊接前變色。 金具有極強的耐腐蝕性,因此ENIG有以下幾個優點:它可以用手指觸摸而不會變色,保存期限非常長,墊/軌道非常扁平,方形 - 這對于精細表面安裝部件。

浸銀

浸銀色印刷電路板是扁平的,通常成本低于ENIG,但具有更多的處理,包裝和存儲要求,導致保質期更短。問題在于它很快變暗并受到觸摸的不利影響 - 通常銀飾會隨著時間的推移而變化,并且可能會被視為具有彩虹效果。 只要遵循制造商的指導方針,銀PCB就是一種經濟高效的解決方案,但應考慮到額外的質量問題。

首選的表面處理是。

深圳市銘華航電SMT貼片加工:所有可用的表面處理都有其優點,但一般來說,行業內首選的表面處理是ENIG,因為與其他表面處理相比,它具有較長的保存期限,抗變色性,符合RoHS標準以及易于焊接。 它比Silver貴,但總體來說結果是值得的。
